Адаптер для страйкбольного оружия под аккумуляторы от шуруповерта Bosch / Dremel
26.09.18 346 5.0 1

Купил страйкбольный привод и решил, что работа с аккумуляторами организована крайне хреново. Чтобы зарядить, нужно снимать кожух, доставать сам аккумулятор и подключать его длинными проводами к заряднику, потом сравнительно долгая операция по вставлению обратно.

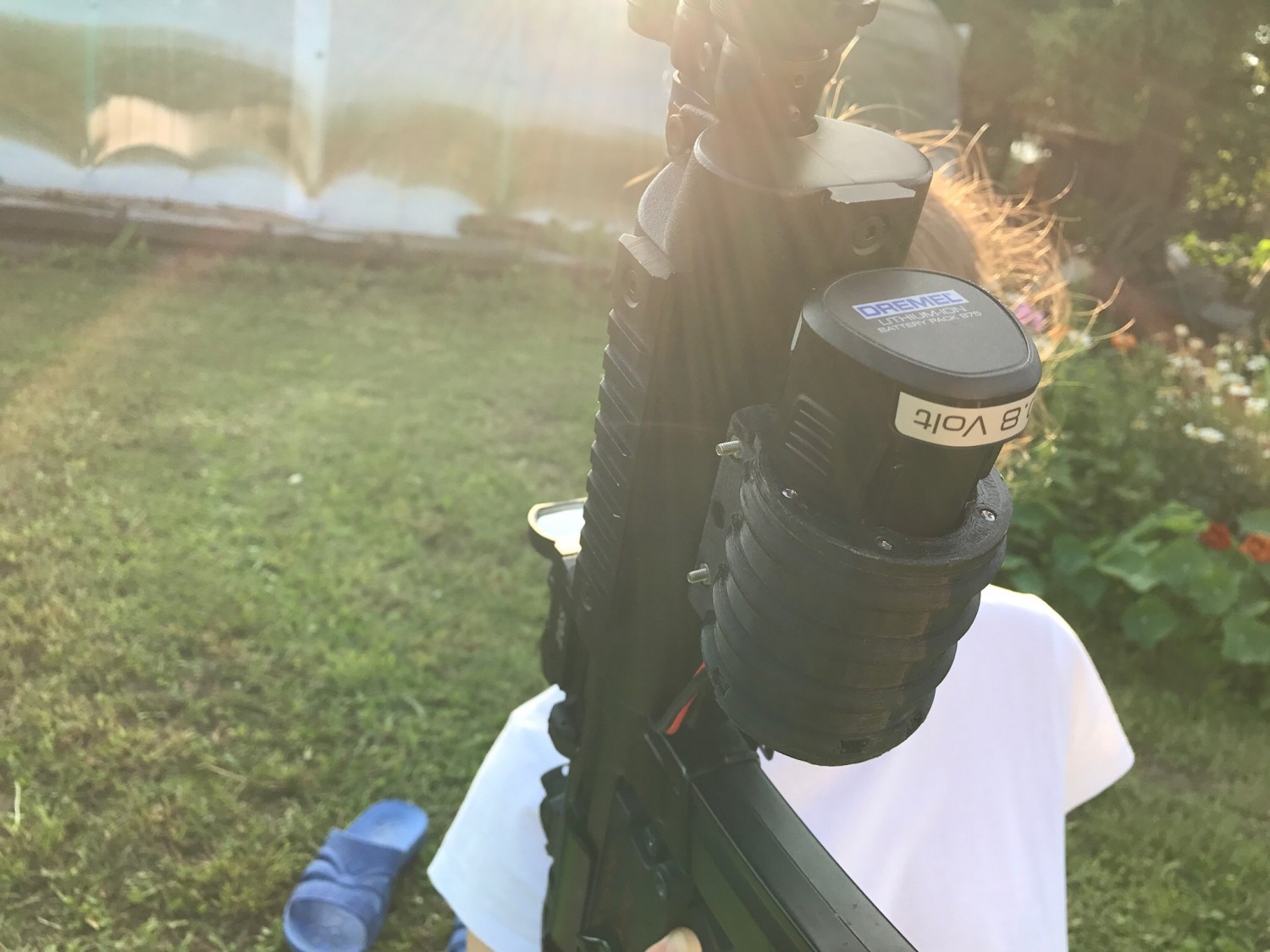

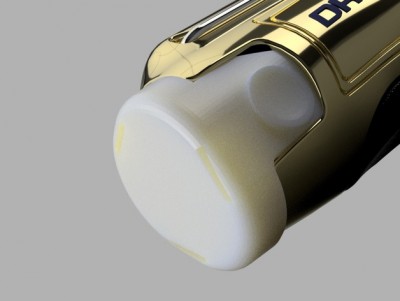

А дома как раз несколько аккумуляторов Bosch и совместимые с ним Dremel (особенно вот с этим моим адаптером).

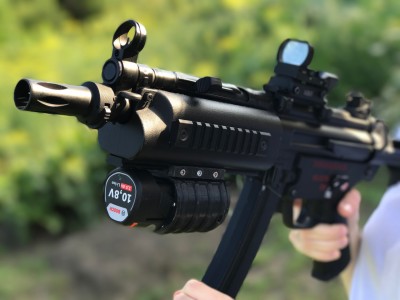

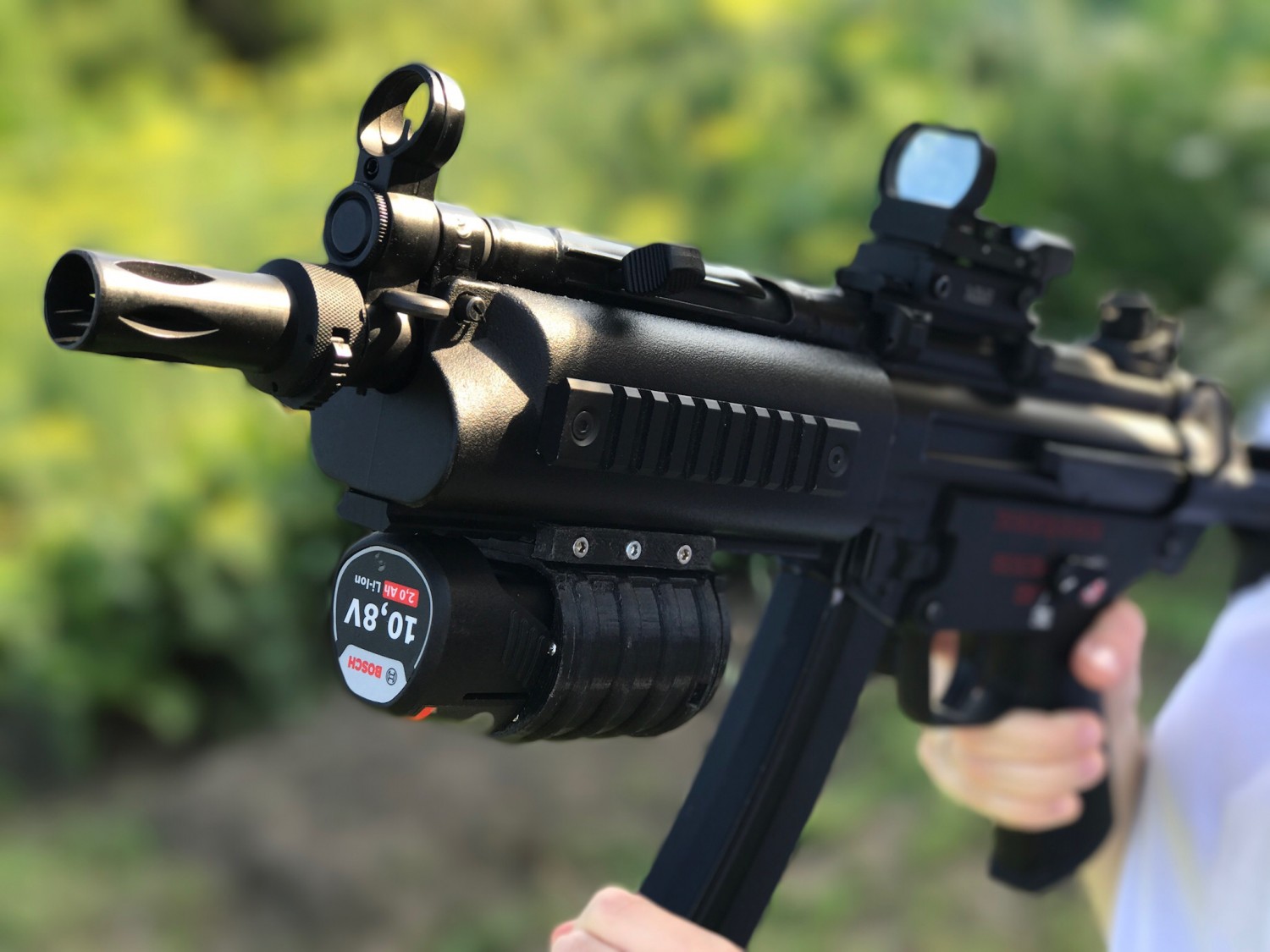

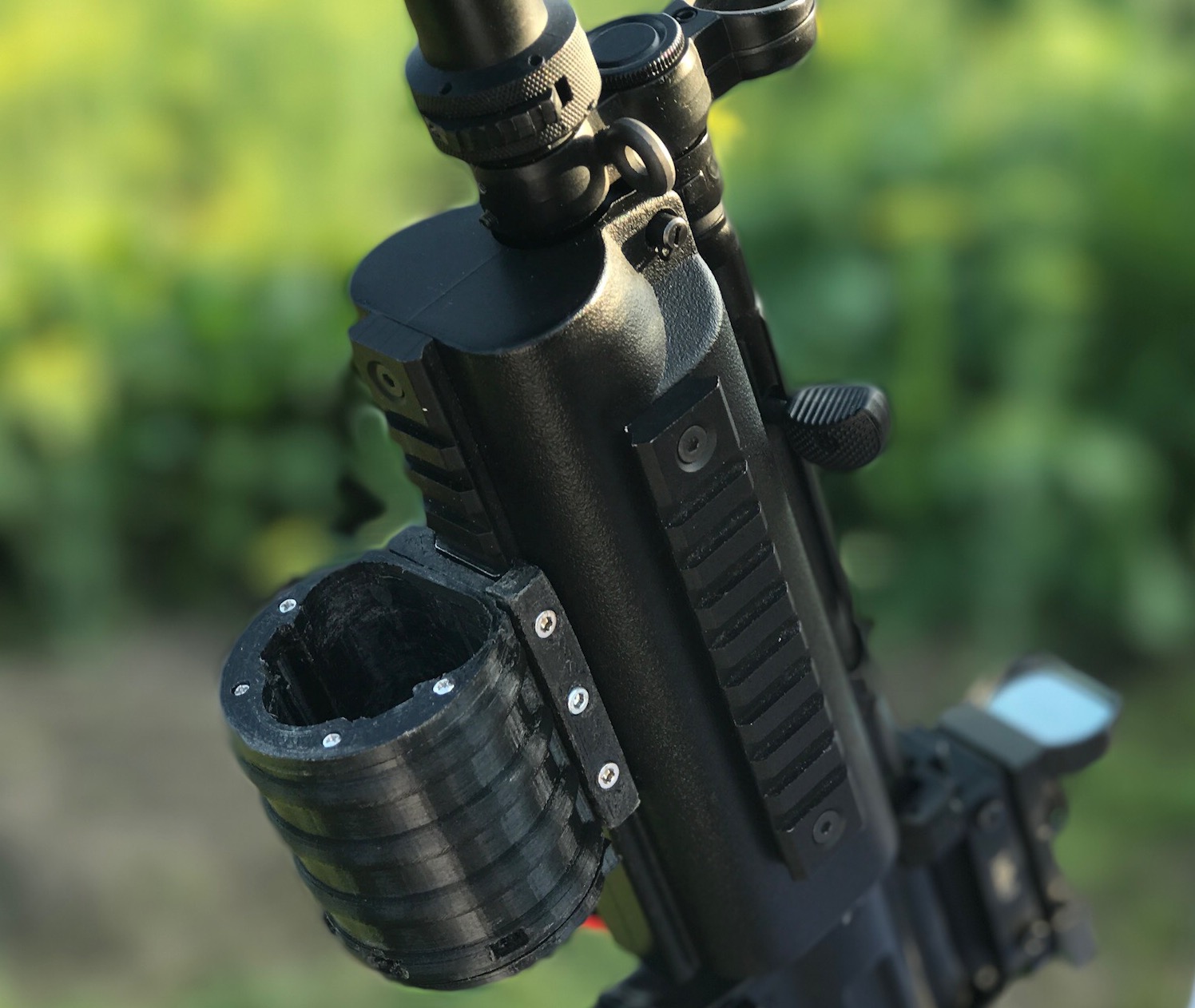

Задизайнил держатель под планку вивера или пикатини. После полезного совета сделать дизайн под гранатомет, скачал модель m203 и немного подрихтовал. Вот что в итоге получилось.

PREVIEW

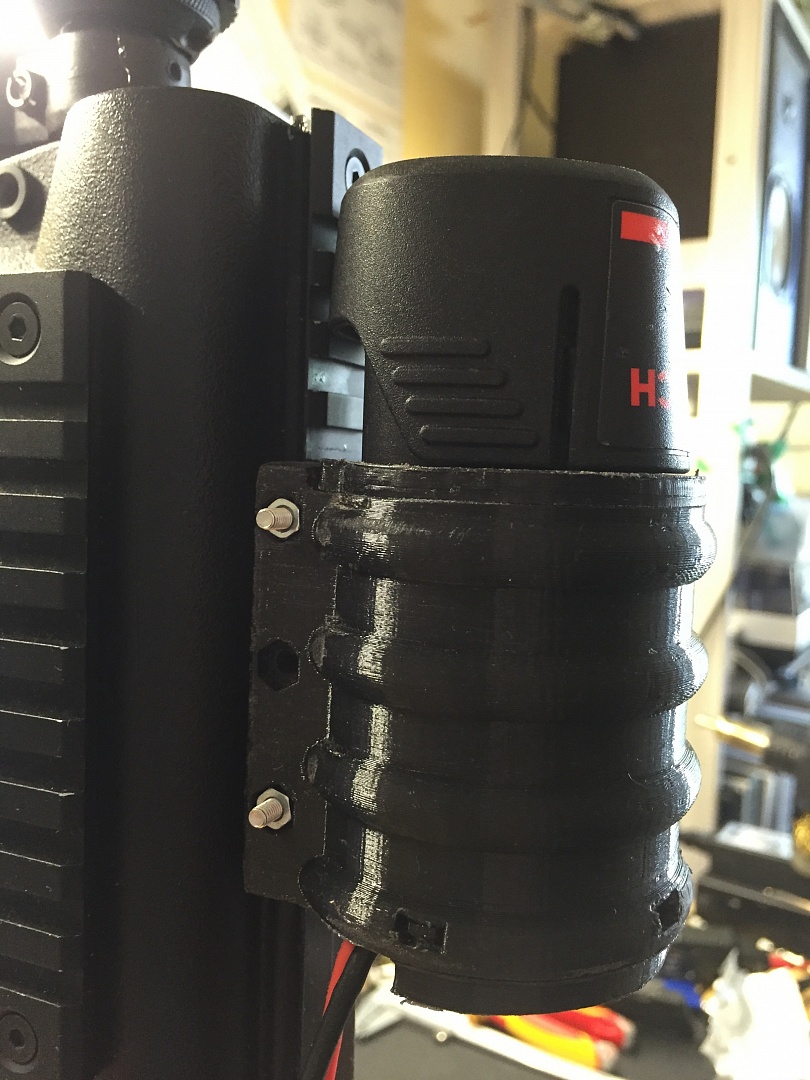

Аккумуляторы 10.8 вольт, как раз по напряжению подходят.

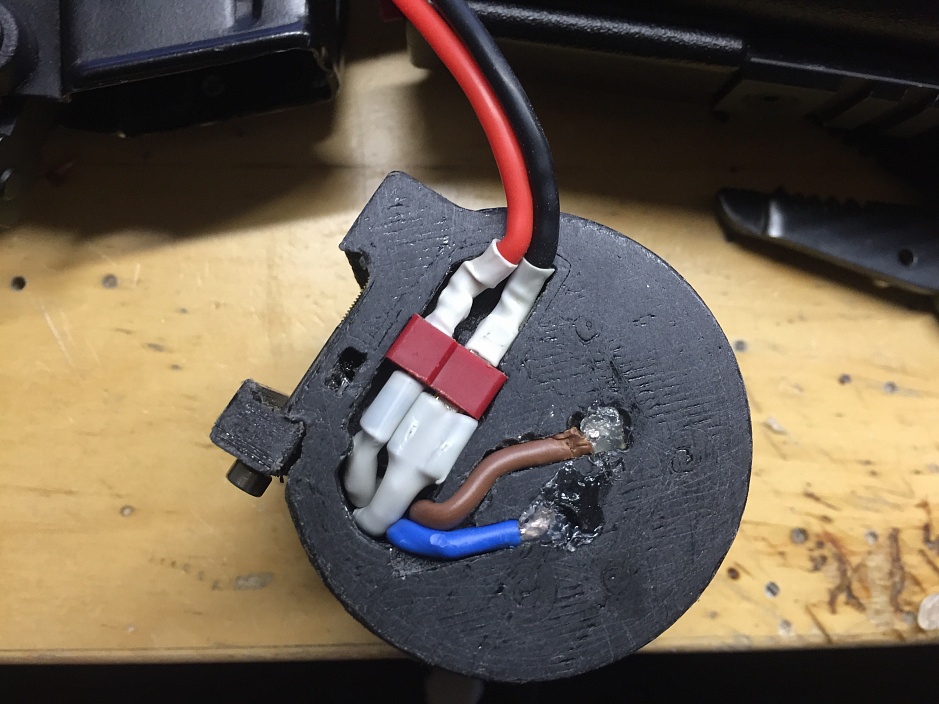

Сами контакты устанавливаются путем вплавления паяльником в соответствующие отверстия. Коннектор будет Dean/T-plug. А пока он не пришел с али, пользуемся обыкновенными электромонтажными клеммами. Они обжимные, но я пропаивал дополнительно.

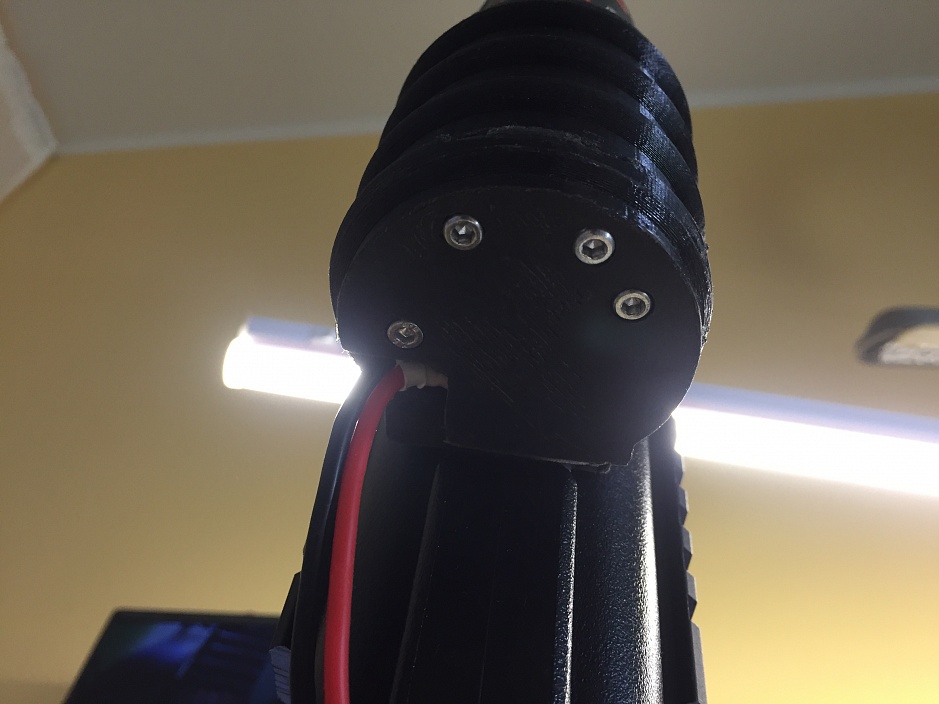

Все это великолепие закрывается крышечкой на винтах шестигранниках.


Источник_материала:Перейти по ссылке


Теги:оружия, страйкбол, адаптер
